1. Algemene informatie:
LED panelen zijn de vervangende verlichting voor TL armaturen, LED panelen zijn minder stoot gevoelig en
zijn veel dunner, geen 100 mm, maar ca. 13 mm tot 35 mm hoog, Hierdoor is de toepassing veel groter.
LED panelen zijn er in SL en BL uitvoering zie uitleg hiervan onder punt 6
LED panelen hebben geen rooster afscherming zoals TL armaturen, maar een kunststof plaat hierin zijn
twee verschillende uitvoeringen:
a- melkwitte kunststofplaat met lichte sinaasappelstructuur, dit is de standaard uitvoering van LED panelen.
b- transparante prismatische kunststofplaat, UGR<19, deze plaat geeft minder verblinding, speciaal voor
kantoren / computerschermen
Panelen met een louvre afscherming, deze zijn wat minder opvallend in het plafond dan
standaard panelen.
Panelen met een open binnenzijde Edge of hollow panelen genoemd, hierbij wordt de openzijde dichtgelegd
met de bestaande inleg plafond plaat, de smalle led strook steekt onder het systeemplafond profiel uit.

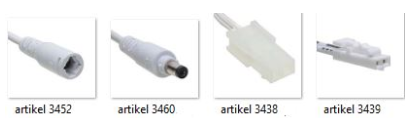

LED panelen hebben een driver ( ook wel voeding / trafo genoemd ) die 25 - 30 mm dik is, en die aan één
zijde is voorzien van een netsnoer en aan de andere zijde een DC stekker, waarbij aan het LED paneel de
contra DC stekker zit. Bij een aantal fabrikanten zit de driver rechtstreeks op het LED paneel, via een
korte aansluitkabel.
De driver moet op het LED paneel worden gelegd zodat de geringe warmte die wordt geproduceerd aan
het metaal van het LED paneel kan worden afgegeven.
LED paneel en driver mag niet worden afgedekt door isolatie o.i.d. dit ivm warmte ophoping.
Bij veel LED panelen kan de externe voeding worden vervangen door een dimbare voeding
(alleen in overleg met leverancier i.v.m. garantie)
Dit dimsysteem kan dan zijn: Triac / fase afsnijding of 1-10Volt of DALI of draadloos via 2.4 Ghz RF,
of draadloos Triac dimbaar via 2.4 Ghz RF module zie verder onder punt 3
2. Toepassingen:

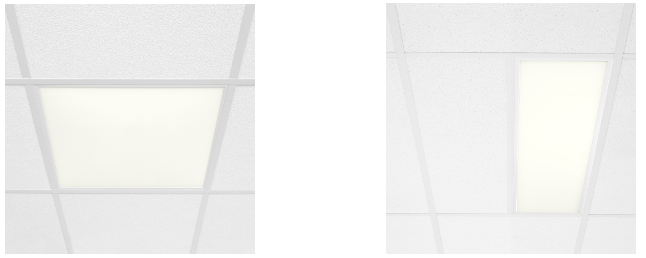

2-1 LED panelen kunnen worden ingelegd in het raster van een systeemplafond.
Het Ledpaneel is altijd 3-5 mm kleiner dan de moduulmaat van het raster bijvoorbeeld systeemplafond
van 600x600 mm, hierbij hebben plafondplaten en LED panelen de afmeting 595x595 mm.
De voeding ligt op het paneel en bedrading is weggewerkt.

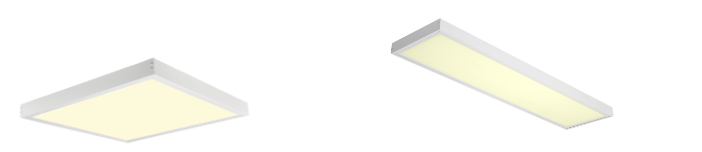

2-2 LED panelen kunnen worden gemonteerd in een opbouw frame.
Opbouwframes worden toegepast als er geen systeemplafond aanwezig / mogelijk is ivm geringe hoogte.
Het opbouwframe welke ca. 50 mm hoog is (SL uitvoering), of ca. 71 mm hoog (BL uitvoering) wordt bevestigd
tegen de bovenconstructie met de meegeleverde nylon pluggen en / of de schroeven.
Zie ook onze handleiding: Opbouwframe toepassing
De driver ligt op het paneel, er moet wel een netspanning aansluiting boven het
opbouwframe aanwezig zijn / of worden gemaakt.
2-3 LED panelen kunnen worden afgehangen met een afhangset.
Dit wordt toegepast als er geen systeemplafond aanwezig en mogelijk is, en er veel techniek zoals kabelgoten
en ventilatiebuizen aanwezig zijn. Maar ook als de bovenconstructie hoog zit, komt het paneel door de
afhangset op de gewenste hoogte. Vaak is de stelmogelijkheid 30 tot 120 cm.
Driver ligt op het LED paneel, het aansluitsnoer dan via afhangkabel naar bovenliggende netspanning aansluiting
brengen. De afhangset wordt bevestigd op het LED paneel door een bestaande schroef op de achterzijde te gebruiken.
Afhangsets zijn er in 2 uitvoeringen:
a- met 4 staalkabels welke aan de bovenconstructie worden bevestigd met 4 ophangpunten.

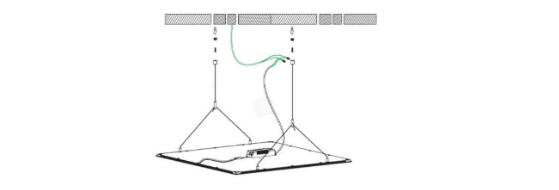

b- met 2 staalkabels welke zich splitsen zie onderstaand, hierdoor maar 2 ophangpunten nodig, makelijker
bij schuine bovenconstructie.

Bij afhangen aan staalkabels ligt de voeding altijd op het paneel, en gaat het netsnoer langs een staalkabel naar boven
(vastzetten tyraps) naar de contactdoos. We hebben LED DC verlengkabels lang 3 meter waardoor de aansluiting tussen
voeding en paneel ( alleen mogelijk bij gerelateerde producten) kan worden verlengd, de voeding kan dan tegen de
bovenconstructie worden bevestigd of in een kabelgoot worden gelegd.
2-4 LED panelen kunnen worden geplaatst in een opbouwframe en worden afgehangen met een afhangset.
Dit is een combinatie van bovenstaande methoden: opbouwframe en afhangset. Dit wordt veel toegepast bij
lange / brede LED panelen 30x120 / 30x150 cm. omdat deze met de afhangset kunnen doorhangen.
Door plaatsing in een opbouwframe en die af te hangen wordt doorbuigen voorkomen en is ook de driver uit het zicht.

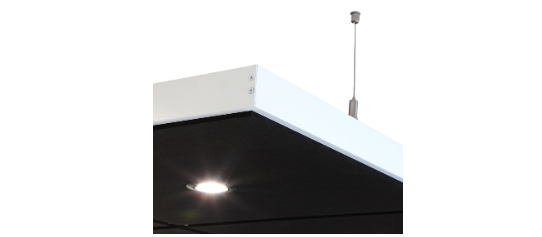

Voorbeeld foto is een opbouwframe met plafondplaten en downlight, en afgehangen met een 4 punts afhangset.

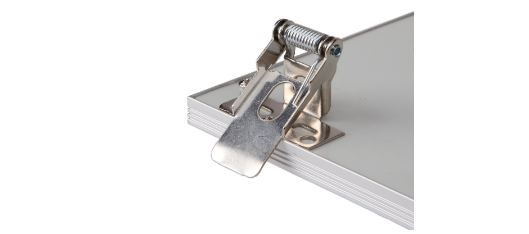

2-5 LED panelen kunnen met veerklemmen worden bevestigd in een sparing van vaste plafonds.
Zoals gipskartonplafonds (geparkerde plafonds) of MDF. Let hierbij op dat het geen brandwerend of akoustische vast
plafond is, omdat door het maken van een sparing de brandwering en geluidwering vervalt. (bovenburen)
De veerklemmen worden geplaatst door bevestiging op bestaande schroefjes op achterzijde LED paneel.
Er zijn 2 modellen veerklemmen: veerklemmen met een sterke veer voor dunne SL panelen en veerklemmen
met een lichte veer voor dikke BL panelen.
De juiste veerklem is altijd bij het paneel te vinden onder "Aanbevolen bij dit product"

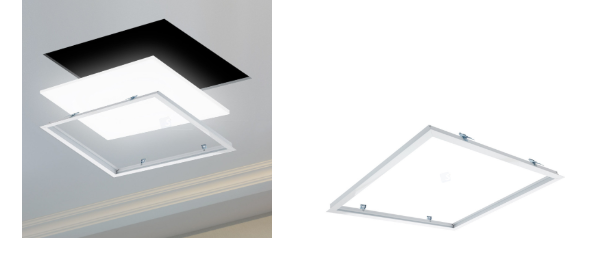

2-6 LED panelen kunnen door middel van een frame worden bevestigd in een sparing in vaste plafonds.
Ook door deze sparing te maken vervalt de brandwerendheid en akoustische waarde van het vaste plafond.
Het frame is voorzien van veerklemmen en klemt zichzelf vast, het LED paneel (of een andere plaat) wordt in
het frame gelegd.

3. Driver ook wel voeding of trafo genoemd:
LED panelen worden geleverd met een driver die de netspanning van 240 volt wisselspanning (VAC) omzet naar
gelijkstroom ca. 36 volt (VDC) De uitvoer spanning van de driver is afhankelijk van fabrikaat van de panelen, er
dient alleen de meegeleverde driver te worden aangesloten. Er zijn diverse netspanning aansluitingen.

De driver is voorzien van een vlamvertragende kunststof omhulsel en is voorzien van een bovenstaande
aansluitmogelijkheid. Omdat de uitvoer spanning maximaal 42 VDC is (veilige spanning) zijn de LED panelen
geen aarding nodig (uitzondering IP65 panelen, deze hebben vaak een geaarde metalen voeding)
Onder punt 9 hebben we een duidelijke uitleg met aansluit mogelijkheden op de drivers.

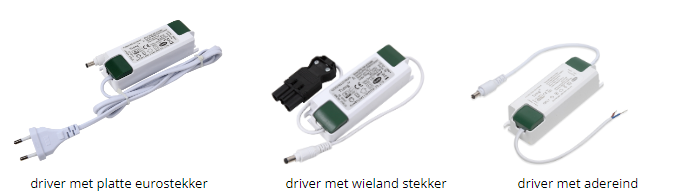

Drivers zijn er in diverse uitvoeringen:
LED panelen mogen niet worden gedimd, tenzij uitdrukkelijk staat vermeld dat de LED panelen en daarmee
de driver dimbaar zijn. Door een niet dimbare driver te dimmen, wordt deze te warm en gaat daardoor defect maar
beschadigd ook het LED paneel. Bij een aantal fabrikanten kan een niet dimbare voeding worden vervangen door
een dimbare, soms is de LED techniek niet geschikt voor dimmen, en zal er schade ontstaan door deze wel te
dimmen. Driver vervangen alleen in overleg met uw leverancier (i.v.m. behoud Garantie)
Bij Niet dimbare producten staat bij "Aanbevolen bij dit product" een keuze aan dimbare drivers die optioneel
zijn te bestellen en die geschikt zijn op dat product.
Welk Dimbaar systeem zoek ik:
Als er op LED geen vermelding staat van dimbaar dan is de voeding NIET dimbaar en moet deze voeding indien
mogelijk vervangen worden, dit is door gebruik van verschillende DC stekker aansluitingen door de fabrikanten
niet altijd simpel.
Er zijn vele DIM systemen op de markt maar om overzicht te houden hierbij de basis mogelijkheden.
Eerst even een korte opsomming: onderstaande voorbeelden kunnen op een contactdoos ( WCD ) worden aangesloten.
1- Triac dimmen - LED dimmen - Fase afsnijding: hierbij wordt de spanning van 240VAC afgeknepen door een vaste dimschakelaar.
2- 1-10 Volt dimmen: hierbij wordt het dimmen ook via een vaste dimschakelaar ( potentio dimmer ) gedaan,
maar hiervandaan loopt ook een extra 2-aderig snoer ( schakeldraad voor + en - ) naar alle 1-10V voedingen.
3- DALI dimmen: komt overeen met 1-10V dimmen, maar alle voedingen kunnen softwarematig worden ingesteld ( professioneel )
4- Triac dimmen met een 2,4Ghz RF module: hierbij wordt een module voor de triac dimbare voeding(en) geplaatst (tot 240 watt)
en met een afstandsbediening wordt er dan gedimd.
5- 2,4Ghz RF dimmen, hierbij zit de controller al in de voeding en deze kan met een afstandsbediening worden gedimd.
Ook de lichtkleur is aan te passen ( CCT of RGB+CCT )
module punt 4 en voedingen punt 5 zijn 2,4 Ghz RF fabrikaat Miboxer ( Milight ) hiervan kunnen er ontelbaar veel diverse producten
worden gekoppeld op de afstandsbediening maar ook diverse afstandsbedieningen op modules of voedingen, waardoor je draadloos
hotelschakelingen kunt maken.
Meest gekozen systemen voor de leek zijn punten 1 - 4 en 5
1a Nadeel van Triac dimmen is dat een dimschakelaar maximaal 300 watt (- 10% piekspanning ) mag hebben,
bij meer dan 7 LED panelen wordt dit systeem traag. Ben je in een vertrek 10 stuks LED panelen nodig dan moet je 2 stuks
dimschakelaars plaatsen.
4a Bij dit systeem kun je de Triac dimbare producten tot maximaal 240 watt aansluiten op een 2,4 Ghz RF module, en deze module
of meerdere kun je dan aan een draadloze afstandsbediening(en) koppelen.
Dit systeem is zeer geschikt om bestaande Niet Dimbare LED verlichting te upgraden naar draadloos dimbaar.
De bestaande aan/uit schakelaar blijft dan bestaan, en dimmen gaat dan met de afstandsbediening ( hand of wand model )
5a Met dit systeem worden alle miboxer producten gekoppeld aan 1 of meer afstandsbedieningen.
Maximaal zendbereik van de afstandsbediening is 30 meter. Met dit systeem kun je ook de lichtkleur ( kleurtemperatuur aanpassen )
en dan LED lichtbronnen met alleen CCT en / of LED lichtbronnen met RGB+CCT.
Meest gekozen systemen voor de professional zijn punten 2 en 3
2a De 1-10V dimschakelaar (maximaal 2300 watt ) wordt aangesloten op een aantal WCD waarop de verlichting komt,
en vanuit deze dimschakelaar gaat er ook een 2 aderige stuurstroomkabel parallel geschakeld naar iedere voeding
( bij grote projecten is dit vaak een 5 polige koppelbare stekker )
3a De DALI dimschakelaar deze wordt gevoed door een DALI bus power supply welke ook wordt aangesloten op de DALI voedingen.
dimschakelaar en DALI voedingen moeten softwarematig op elkaar worden afgestemd, hiervoor hebben wij niet de kennis in huis,
en bent u een installateur nodig met die DALI kennis.
Ook bij dit systeem maakt de 5-polige stekker het foutloos aansluiten heel eenvoudig.
Extra weetje: kun je dimbare lichtbronnen voorzien van een bewegingsmelder / aanwezigheidssensor ?
Nee, dimbare lichtbronnen waarbij het dimmen ( en aan en uitschakelen ) gebeurt door een bedrade wandschakelaar,
mogen niet worden aangesloten op een bewegingsmelder!
Doordat de wanddimmer is aangesloten op contactdozen ( WCD ) boven het plafond, wordt alles wat daarop wordt aangesloten
gedimd/geschakeld, door te dimmen wordt dan de bewegingsmelder gedimd en deze kan dan zijn werking niet goed doen en
gaat defect ( verbranden )
Bovendien zal de bewegingsmelder sowieso niet werken als de dimschakelaar bewust of per abuis in de uitstand is gezet.
Uitzondering hierop zijn dimsystemen volgens 4a en 5a
Hierbij wordt het draadloos dimmen na de bewegingsmelder gedaan, de module of controller krijgt dan normale 230 volt spanning
en daarna wordt het dimmen naar de lichtbron geregeld.
4. Afmetingen, lichtkleuren en andere termen:
LED panelen zijn leverbaar in vele afmetingen en er is steeds meer mogelijk
30x30, 30x60, 30x120, 30x150, 15x150, 60x60, 60x120 cm. LED panelen zijn leverbaar in vele
kleurtemperaturen van 3000 kelvin tot 6000 kelvin

3000 kelvin staat voor warm wit en dit komt overeen met TL buis kleur 830, 3000 kelvin komt overeen met de
kleur van oude gloeilampen en halogeenlampen, dit is een niet productieve kleurtemperatuur (lichaam gaat in slaapstand)
4000 kelvin staat voor natuurlijk wit en dit komt overeen met TL buis kleur 840, 4000 kelvin is de veel toegepaste lichtkleur
voor kantoorruimten.
6000 kelvin staat voor koud wit (daglicht) en dit komt overeen met TL buis kleur 865, 6000 kelvin komt overeen met de
lichtkleur in behandelkamers en geeft een daglicht en fris gevoel en is een productieve kleurtemperatuur.
CCT staat voor regelbare lichtkleur vaak tussen 2700 tot en met 6500 kelvin, ook vaak dan dimbaar: zie technische specificatie.
3CCT of CCT 3000 / 4000 / 6000 staat voor schakelbare Kelvin lichtkleur door een kleine 3 standen schakelaar achter
het paneel waardoor u bij montage nog de gewenste lichtkleur kunt kiezen.
LED panelen zijn leverbaar in diverse lichtsterkten (lumen), de lichtsterkte die u nodig bent hangt af van de hoogte
van uw systeemplafond. Standaard LED panelen hebben een lumen waarde van 3800 lm - 4000 lm en zijn geschikt
voor plafondhoogten 240 - 300 cm. Voor plafondhoogten 300 - 350 cm, is het beter meer lumen te gebruiken
en /of meer panelen te plaatsen. Vuistregel is dat voor 1 m2 vloeroppervlak 500 lumen nodig zijn.
Op de plaats waar een bestaand inbouw TL armatuur zit, kunt u een LED paneel monteren, controleer altijd de inleg
afmeting van uw TL verlichting, er zijn meerdere systeemprofiel maten. Veelal zal er door LED vervanging een grotere
lichtsterkte zijn en blijven omdat LED minder licht verval heeft.
LED panelen zijn zuiniger dan TL verlichting, en daardoor is het vergelijken met wattage niet mogelijk, er moet dan op lumen
worden gelet. Dan zijn zowel de wattage van het LED paneel als de totale lumen van belang.
voorbeeld :
LED paneel 40 watt, 4000 lumen, dit is 100 lm/watt
LED paneel 36 watt, 4320 lumen, dit is 120 lm/watt
LED paneel 30 watt, 3900 lumen, dit is 130 lm/watt
Een TL armatuur van 4x18 watt verbruikt ca. 80 watt, een LED paneel ca. 30 watt, bovendien geeft LED direct vol licht,
en geen opstart knipperen en opwarmen.
5. Bijzondere kleur keuzen:
RGB LED panelen zijn panelen waarbij kleur kan worden gekozen, dit houd in dat alle kleuren kunnen worden gemaakt uit
Rood, Groen en Blauw, zowel statisch als met dynamische programma’s.
RGBW LED panelen zijn panelen net als bovenstaand echter er is ook een vaste wit kleur te kiezen,
dit kan warmwit 3000 kelvin zijn (staat vermeld)
RGB+CCT LED panelen zijn panelen waarbij alle kleuren RGB zijn te kiezen maar ook alle wit kleuren
veelal warmwit tot en met daglicht.
CCT LED panelen zijn panelen die alleen de wit kleuren hebben dus warmwit tot en met daglicht.
selecteren van CCT kan traploos met een afstandsbediening 2,4 G RF. Lees goed de toegepaste techniek / handleiding
3CCT LED panelen zijn panelen die alleen 3 wit kleuren hebben dus warmwit of natuurlijkwit of daglichtwit
selecteren van CCT kan gaan via een 3 standen schakelaar tussen LED paneel en driver
het is sinds kort ook mogelijk om 5 witkleuren te kiezen 5CCT

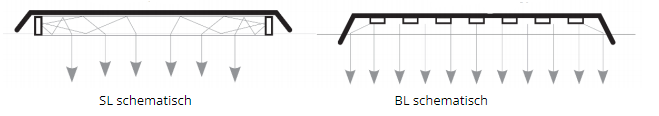

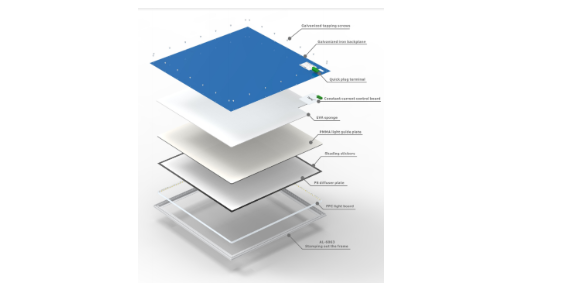

6. Uitleg LED paneel uitvoeringen SL en BL:
Oudere Led panelen waren in de Side-lit (SL) uitvoering, hierbij is de LED strip in de zijkant van het LED
frame gemonteerd en zijn er meerdere kunststof lagen nodig om het licht egaal 90 graden om te
buigen. LED paneel dikte is ca, 9-13 mm. Hierdoor is dit paneel zwaar, dun, kostbaar, maar ook
kwetsbaar voor stootschade op de framerand

Back-lit (BL) zijn LED panelen waarbij de LED strippen op de achterzijde zijn gemonteerd en speciale lenzen
zorgen voor gelijkmatige verdeling van het licht. Hierdoor is dit paneel dikker ca. 30-50 mm, heel licht,
goedkoper, maar kwetsbaar door dunne materialen.

7. Afschermingen bij LED panelen
LED panelen hebben standaard een melkwitte afscherming met een lichte sinaasappel structuur die reflectie
en krassen voorkomt, daardoor kan de lichtsterkte hinderlijk / verblindend aan de ogen zijn. Deze panelen
hebben een UGR waarde hoger of gelijk aan 22
Deze panelen zijn geschikt om met een vochtige doek te worden afgenomen.
UGR staat voor Unified Glare Rating. UGR<19 panelen ( < is kleiner dan teken ) hebben een speciale
prismatische afscherming die verblinding voorkomt UGR kleiner dan 19 waardoor het licht aangenaam
aanvoelt, Je kunt nu naar het plafond en de LED panelen kijken zonder dat dit hinder geeft.
Dit oppervlak is grijzer dan die van met een melkwitte afscherming.
UGR<19 is uitermate geschikt voor Tekenkamers, Kantoren, Computerruimten en Scholen.
Deze panelen zijn door de prismatische hobbels lastiger af te nemen, dus niet voor keukens.
8. Noodunits op LED panelen
LED panelen zowel SL als BL zijn eenvoudig te voorzien van een Noodunit (noodbatterij) waardoor deze als
normale verlichting bruikbaar zijn, maar bij calamiteiten gaat het LED paneel in een afgezwakte lichtsterkte
3 uur lang branden en kunt u veilig vluchten of hulp verlenen.
Noodunit moet worden aangesloten op een niet schakelbare spanning aansluiting, en de driver op een
schakelbare spanning aansluiting (net als de standaard verlichting) zie onze handleiding bij de noodbatterijen.
Er zijn een aantal uitzonderingen waarbij er geen of moeilijk een noodunit kan worden gebruikt.
a- Fabrikanten hebben de driver met een kort aansluitsnoer rechtstreeks verbonden met het LED paneel,
nu is het moeilijk om als leek een noodunit aan te sluiten, maar niet onmogelijk.
b- Fabrikanten hanteren hun eigen VDC stekker aansluitingen tussen paneel en driver.
Hierbij een klein overzicht van de VDC stekkers op de drivers, waarbij contra ook mogelijk is.
Welke noodunit past op onze LED producten zonder aanpassingen is te vinden bij "Aanbevolen bij dit product"
9. Uitleg Drivers en mogelijke aansluitingen:
Drivers zijn voedingen / trafo’s welke de netspanning omzetten naar bruikbare spanning voor LED lichtbronnen.
De invoer spanning is dan 220-240 Volt wisselspanning ( 240VAC ) en de uitvoer spanning is dan tussen de
30 en 42 Volt gelijkstroom ( 30-42 VDC )
De uitvoer spanning is erg belangrijk voor een goede samenwerking met LED er zijn fabrikanten die hogere gelijkstroom
spanningen gebruiken zoals 42-72 VDC of 54-84 VDC maar deze zijn erg storingsgevoelig ( veel uitval ) maar de veilige
spanning voor in een plafond ( armaturen zonder randaarde ) is bovendien maximaal 42 VDC.
Vervanging van defecte drivers met die hogere gelijkstroom is erg moeilijk en daardoor kostbaar, er kan / mag bovendien
geen vervangings driver worden geplaatst met een bereik van 30-42 VDC
Omdat alle techniek voor het omvormen van spanning in de driver zit, is dit meestal de oorzaak van defecten.
Als je meerdere dezelfde lichtbronnen hebt dan kun je de driver van een werkende overzetten op de “ defecte lichtbron “
en als die dan werkt is de driver de oorzaak van storing.
Er zijn vele modellen drivers in de omloop, ga je vervangen moet je een aantal punten goed weten:
1- Welke aansluiting ( zie schema punt B ) van de 240 VAC zit er op de driver
2- Welke DC stekker aansluiting zit er op de LED uitvoer ( zie schema punt C )
3- Wat is het voor een driver, niet dimbaar of dimbaar en dan welke systeem: fase afsnijding / 1-10 volt / DALI
4- Wat is de maximale ampere van de driver / lichtbron: 700 mA of 900 mA ( vele andere waarden mogelijk )
Dit mag niet worden overschreden, bij een hogere amperage gaat de lichtbron knipperen, wordt het warm en gaat defect,
lager is geen probleem bevordert de levensduur van de lichtbron welke dan iets minder lumen geeft.
Onderstaand driver schema met alle onderdelen benoemd.
A- Driver met label met alle belangrijke waarden
B- Kroonsteen aansluiting zelfklemmend voor netspanning 240VAC
C- Kroonsteen aansluiting zelfklemmend voor uitvoer naar LED: let op polariteit + of -
D- Korte adereind aansluiting, hierop met wago klemmen aansluiten op de netspanning, hierop kan ook een
Wieland® schroefstekker Male ( GST18i3 ) worden gemonteerd. ( blauw is N ) ( bruin is L )
E- Netsnoer met platte euro stekker voor aansluiting op normaal stopcontact ( WCD )
F- Netsnoer met Wieland® GST18i3 koppelbare stekker ( zie onze wieland uitleg )
G- Steekstekker vaak toegepast op LED downlighters, pas op contra is mogelijk
H- Steekstekker vaak toegepast op LED panelen, pas op contra is mogelijk en ook met 3 polen komt voor.
I - Ronde bajonet stekker meest toegepast als Female, afgebeelde is een MALE als duidelijk voorbeeld.
J- Steekstekker toegepast op zowel panelen als downlight.
K- Stekker niet afgebeeld: maar er zijn nog vele varianten mogelijk, fabrikanten kennen daarin geen standaard.
Wilt u een driver vervangen, bestel dan niet op goed geluk en omdat verkeerd aansluiten de driver kan beschadigen,
kunnen deze na aankoop niet zoals bij een kledingstuk retour worden gestuurd.
Wat dan te doen:
1- Maak een duidelijke foto van het label op de driver ( zie schema punt A )
2- Maak een duidelijke overzichtsfoto waarop de netaansluiting ( schema punt D - E - F ) goed is te zien
3- Maak een duidelijke foto van de DC stekkeraansluiting op de driver ( schema punt G - H - I - J - K )
4- Maak een duidelijke foto van het label op de achterzijde van het paneel soms zit bij downlights dit label in de afdekrand geëtst.
5- Bel en pleeg overleg en stuur dan de foto’s op naar het opgegeven mailadres
Bij systeemplafond.nu is dit: harm@systeemplafond.nu
Wij hebben vele modellen drivers die uit voorraad kunnen worden geleverd, en als u onverhoopt een rare aansluiting heeft,
dan hebben wij daar ook de aansluitkabels voor.
Valt uw driver DC aansluiting onder punt K- dan moet de voeding worden opgestuurd en zetten wij de bestaande DC stekker
over op de vervanger !
